第１９１回サークル例会　１月２６日（土曜日）　岐阜工業高校


  • 回転鏡オシロ(村田)
  • ビー玉ゾートロープ（墨）
  • 青空と夕焼け（土肥）
  • ろうそくバーナー（土肥）
  • 電磁誘導は相対論を意識して（石川）


    【回転鏡オシロ】

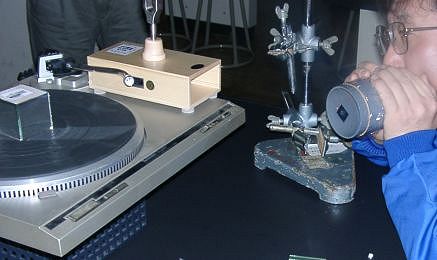

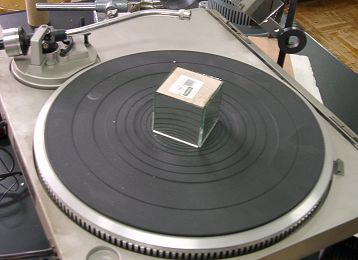

    木製の立方体に鏡を４枚貼ったものをターンテーブルの上に乗せ，「回転鏡」を作ってみました。

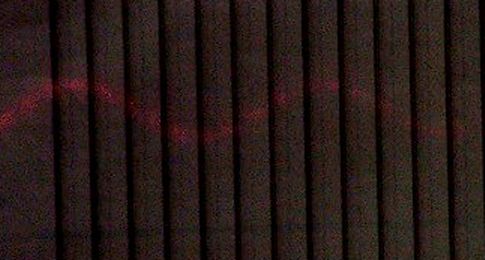

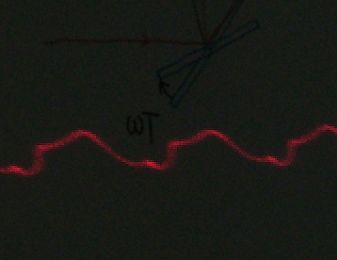

    小さなミラープレートを貼ったサランラップを塩ビパイプにかぶせたものにレーザー光を反射させて回転鏡に当て，壁に音声波形(左の写真)を映しだすことができます。また，小さなミラープレートを貼った音叉で反射させれば，壁にサインカーブが。
    ターンテーブルの回転数Ｎは分かっていますから，あとは回転鏡から壁までの距離Ｒと壁に映ったサインカーブの１周期分の長さＬを測れば音叉の振動数が計算できます。
    Ｎ＝0.75Hz，Ｒ＝3.15m，Ｌ＝0.07m(右の写真)で計算してみるとｆ＝424Hzとなりました(音叉の振動数は440Hz)。 お〜，いい線いってるじゃん。(^-^)v




    【ビー玉ゾートロープ】

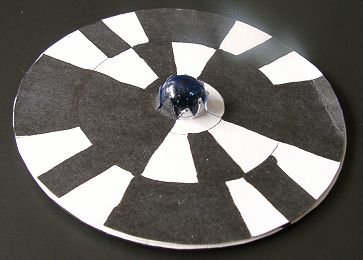

    パソコン屋の店頭で無料配布されているプロバイダ入会用ＣＤ−ＲＯＭの真ん中の穴にビー玉をボンドでくっつけると
    とても良いコマになります。そこで墨さんはご覧のような「ゾートロープ」や「ベンハムの独楽」をつくりました。
    ホントによく回りますヨ。
    動画もぜひご覧ください。（MacユーザーはWindows Media Playerが必要です）






    【ファラデーの輪】
    田岡道吉さんが「仮説実験授業」の大会で発表されていたものです。
    これもゾートロープの一種ですが，円盤に描いてある○の数がスリットの数より１つ多かったり少なかったりすると，時計回りに回転したり反時計回りに回転して見えます。
    動画をご覧ください。同志社大学の校章みたいな○(スリットの数より１個多い)は時計回りに回転し，一番内側の○(１個少ない)は反時計回りに回転してますね。




    【青空と夕焼け】

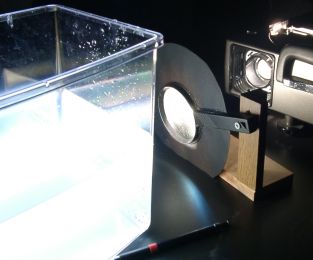

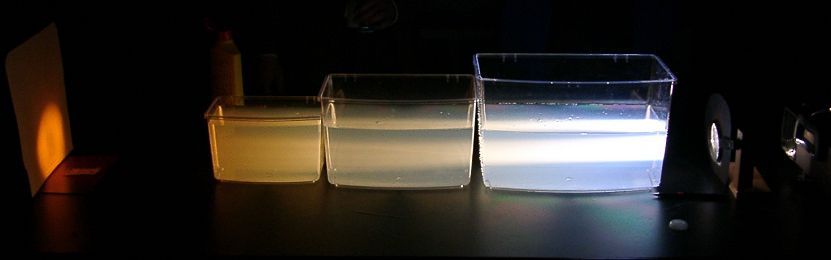

    水槽の水に床磨き用ワックスを混ぜて濁らせ，
    スライドプロジェクターの強い光を当てると ご覧
    のように青空から夕焼けまで一度に楽しめます。
    これは大型で迫力がありますね〜。






    【ろうそくバーナー】

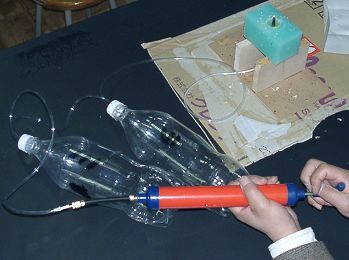

    ろうそくの芯に細い真鍮パイプを通し，ポンプで空気を送ってやるとロウが完全燃焼して青い炎になります。
    燃える音も，まるでガスバーナーみたい。ガラス細工もできそうです。




    【電磁誘導は相対論を意識して】

    石川さんを中心にサークルで議論してきた電磁誘導の話を
    「ピンポイント物理シリーズ２」としてまとめることにしました。
    サークルきっての理論家 石川さんはその構想を熱く語ってくれました。
    近日刊行予定です。乞うご期待！！

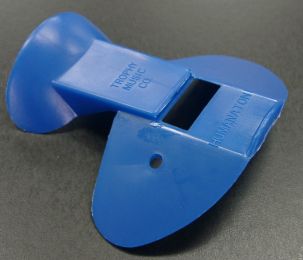

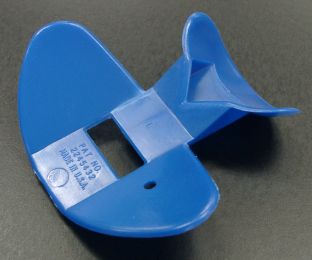

    【ノーズフルート（HUMANATONE）】
    ニューヨーク土産のこの楽器，どうやって鳴らすか分かりますか？
    僕は風邪で鼻がつまってて鳴らせませんでした。(^_^;)
    詳細はここで。公式ページ(?)はここ。オンラインショップはここまたはここ。

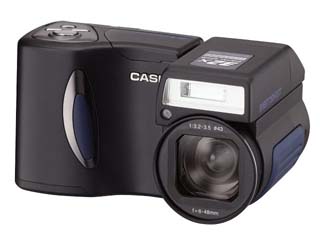

    【カシオのQV-2900UX】

    デジカメマニアの村田は，最近また新しいカメラを買ってしまいました。
    こいつはマクロがすごくて，なんと被写体に１cmまで寄れるんです。
    ロウソクの芯に入れた真鍮パイプはこれがなきゃ撮れませんでした。
    さくらやNetsで会員登録(無料)してログインすれば見られる「さくらやＮｅｔｓ
    大特価市」のコーナーで\29,800でした(2002年2月10日現在 ついに完売)。
    これはオススメ。マクロでこんな写真も撮れます。
    製品レビューはこちら。
