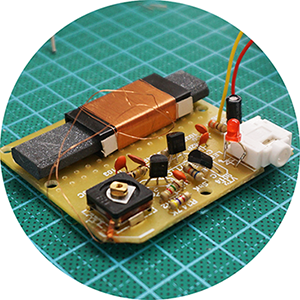

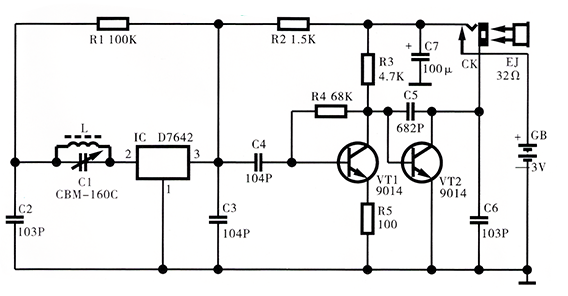

●構成部品一覧

IC： D7642（x1）
トランジスタ（VT1、VT2）：9014（x2）
フェライトバーアンテナ（L）：5x55x13mm（x1）
φ3mmLED：赤色（x1）
イヤホン：32Ω（x1）
抵抗（R5）：100Ω（x1）
抵抗（R6）：330Ω（x1）
抵抗（R2）：1.5KΩ（x1）
抵抗（R3）：4.7KΩ（x1）
抵抗（R4）：68KΩ（x1）
抵抗（R1）：100KΩ（x1）
バリコン（C1）（x1）
セラミックコンデンサ（C5）：682（x1）
セラミックコンデンサ（C2、C6）：103（x2）
セラミックコンデンサ（C3、C4）：104（x2）
電解コンデンサ（C7）：100uF（x1）
オーディオジャック：φ3.5/PJ-307G（x1）
基板（x1）
リード線（x2）
スチール電池ホルダ1式（x1）
ねじ１式（x1）
ケース（x2）
結束バンド（2）※バーアンテナ固定用

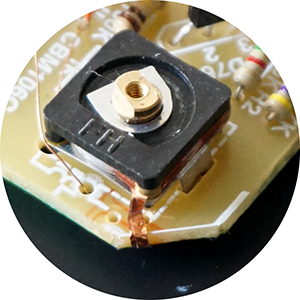

⇧バリコンの取付にご注意ください

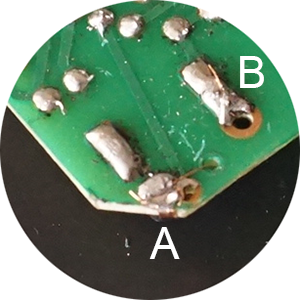

⇧アンテナコイルはAとBに接続します
