●仕様・機能

STN液晶モジュール、16文字x1桁、バックライトなし、黄緑色、外形寸法：80.0x36.0x10.0mm、接続インターフェース：2.54mmピッチスルーホール14ピン、ピンアサイン：1.VSS、2.VCC、3.VO、4.RS、5.R/W、6.E、7-14.DB0〜DB7、15.NC、16.NC、動作電源：5V、お一人様2点限り、表記価格：1

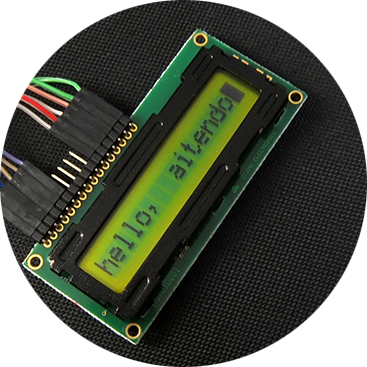

●動作について

びんぼうでいいのにて動作を確認しております。

＜接続＞

液晶側/びんぼうでいいの側
VCC/5V
RS/12
Enable/11
D4/5
D5/4
D6/3
D7/2
RW/GND
V0/10KΩ抵抗の真ん中のピン
※10KΩ抵抗の両側はそれぞれGNDとVCCへ接続
VSS/GND

＜参考スケッチ＞

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {

lcd.begin(8, 2); //is 16x1, adressed as 8x2
lcd.setCursor(0,1); //init right hand side
lcd.home(); //back to start
lcd.clear();

lcd.print("hello,"); //print left side
lcd.setCursor(0,1); //go to right
lcd.print("aitendo"); //print right side

lcd.cursor();
lcd.blink();

}

void loop() {

}
